广州奇芯一致致力于研究简化编程的智能数控系统,做到普工也能实用数控系统的地步,为此研究了各种简化编程的方向。今天,广州奇芯在此向各位数控系统从业者简单介绍一下刀具补偿功能简化编程的思路与方向,供大家参考。
无论是车削还是铣削,在轮廓加工中,刀具半径补偿功能都可以简化编程。车削时,如果使用假刀尖作为刀位点,加工锥度或弧度时会出现欠切或过切。只有控制刀尖的弧中心作为刀位点,才能避免欠切和过切。

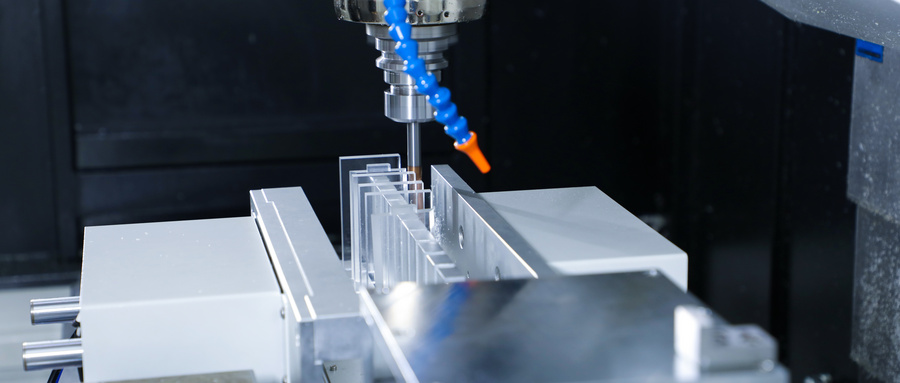

用立铣刀铣轮廓时,由于刀位点在铣刀底部与旋转中心的交点处,只有当刀位点与轮廓偏离刀具半径时,才能加工出合格的尺寸。
具有刀具半径补偿功能的数控系统不需要计算刀具中心的运动轨迹,只根据零件的轮廓进行编程。使用刀具半径补偿指令,并在控制面板上手动输入刀具半径,数控装置可以自动计算刀具中心轨迹,并根据刀具中心轨迹移动。也就是说,在实施刀具半径补偿后,刀具自动偏离工件轮廓的刀具半径值,以加工所需的工件轮廓。在操作过程中,通过改变刀具半径的偏移,也可以使用相同的加工程序来粗糙零件轮廓.精加工。
1.刀具半径补偿指令的含义
G41是刀具半径左补偿,即刀具沿工件左侧运动方向时的半径补偿,G42是刀具半径的右侧补偿,即刀具沿工件右侧运动时的半径补偿。G取消刀具半径补偿,使用该指令后,G41.G42指令无效。G40必须和G41或G42成对使用。
2.刀具半径补偿过程
刀具半径补偿的过程分为三个步骤
(1)刀补的建立,刀具中心从与编程轨迹重叠过渡到偏离编程轨迹。
(2)刀补进行,执行有G41.G在42指令的程序段后,刀具中心始终偏离编程轨迹。
(3)取消刀补,离开工件,刀具中心轨迹过渡到与编程重叠的过程。
3.刀具半径补偿编程车削∶
G00(G01)G41/G42X_Z_D_;建立刀具半径补偿
…
G00(G01)G40X_Z_;取消刀具半径补偿
铣削∶
G00(G01)G41/G42X_Y_D_;建立刀具半径补偿
…
G00(G01)G40X_Y_;取消刀具半径补偿
4.注意事项
(1)刀具半径补偿的建立和取消只在移动指令中G00或G01下才能生效。
(2)刀具半径补偿的建立和取消应在辅助程序段进行,轮廓加工程序段不能编程。
(3)刀具半径的补偿值存储在指定的存储器中。当刀具半径的补偿值发生变化时,只需修改存储器中的值,无需修改程序。因此,利用刀具半径补偿功能编写的轮廓处理程序与刀具半径无关。
(4)车削加工时G41.G42如图4所示。铣削时顺铣为G41,逆铣为G42。
【广州奇芯,助您把无价的加工工艺转换成生产力】
【广州奇芯:微信客服号:18122373466,微信公众号:奇芯机器人】
